散熱風扇的風量（Airflow）和風壓（Static Pressure）是衡量其性能的兩個核心參數，直接影響散熱效率與適用場景。下面從定義、物理意義、單位、相互關系、廠家如何獲取這些數據以及散熱風扇設計對風量風壓影響等方面進行詳細介紹。

一、風量（Airflow）

1. 定義

風量是指風扇在單位時間內輸送的空氣體積，即每分鐘能“吹走”或“吸入”多少空氣。

2. 單位

CFM（Cubic Feet per Minute）：立方英尺/分鐘（英制常用），CMM 或 m3/min：立方米/分鐘（公制常用）。換算關系：1 CMM ≈ 35.31 CFM

3. 物理意義

風量越大，單位時間內流經發熱元件的空氣越多，帶走的熱量也越多。適用于通風順暢、阻力小的環境，如開放式機箱、塔式風冷頂部排風等。

二、風壓（Static Pressure）

1. 定義

風壓是指風扇在運行時克服系統阻力（如散熱鰭片、濾網、狹縫等）的能力，即推動空氣通過障礙物所需的“推力”。

注意：這里的“靜壓”（Static Pressure）是工程術語，不包括空氣流動產生的動壓。

2. 單位

mmH?O（毫米水柱）：最常見于消費級風扇規格，Pa（帕斯卡）：1 mmH?O ≈ 9.8 Pa

3. 物理意義

風壓越高，風扇越能“穿透”密集結構（如散熱器密集鰭片、濾網、元器件阻擋）。

適用于高阻力、封閉或緊湊型系統，如服務器、水冷排、帶防塵網的機箱。

三、風量與風壓的關系

二者通常呈反比關系：同一風扇，在自由流動（無阻力）時風量最大、風壓為0；在完全堵死（出口封閉）時風壓最大、風量為0。實際工作點由風扇特性曲線與系統阻力曲線的交點決定。廠商常標注“最大風量”和“最大風壓”，但這兩個值不會同時出現，僅用于參考極限性能。這里以東洲泰恒12038風扇曲線圖為例

黃色區域數據為5000RPM，由此圖可以看出，在風量最高194.31CFM時風壓為0，也就是說，風扇工作時進出風無遮擋情況下的風量。那么風扇實際安裝時候存在阻擋（如散熱片、濾網、電子元器件），依據阻擋阻力后風量與風壓的參數就形成了曲線圖，如圖以上黃色區域，阻擋后風量為177.65CFM時對應風壓為2.76mmaq，隨著阻擋靜壓越大風量越小，完全阻擋情況下風量為0風壓為26.16。此數據對于風扇選型及仿真測試非常重要。

四、廠家如何測得風量與風壓數據？

廠家通過標準測試設備和受控實驗環境獲取這些參數，主要方法如下：

1. 使用風洞測試系統（Fan Test Chamber）。這是最權威的方法，依據國際標準（如AMCA 210、ISO 5801、IEC 61597等）搭建。

測試原理：將風扇安裝在標準風道中。通過調節風道出口的可變節流裝置（如百葉窗或孔板）改變系統阻力。在不同阻力下，測量：風速/流量 → 計算風量（CFM），壓力傳感器讀數 → 得到靜壓（mmH?O）

輸出結果：繪制完整的風量–風壓特性曲線（Performance Curve），橫軸為風量，縱軸為靜壓。

從曲線上讀?。鹤杂娠L(fēng)量（Free Airflow）：阻力為0時的最大風量，最大靜壓（Max Static Pressure）：風量為0時的最大壓力

2. 標準化條件

為保證數據可比性，測試通常在以下條件下進行：環境溫度：25°C，大氣壓：標準大氣壓（101.3 kPa），電源電壓：額定電壓（如12V 24v）。風扇固定方式：模擬實際安裝（避免漏風）

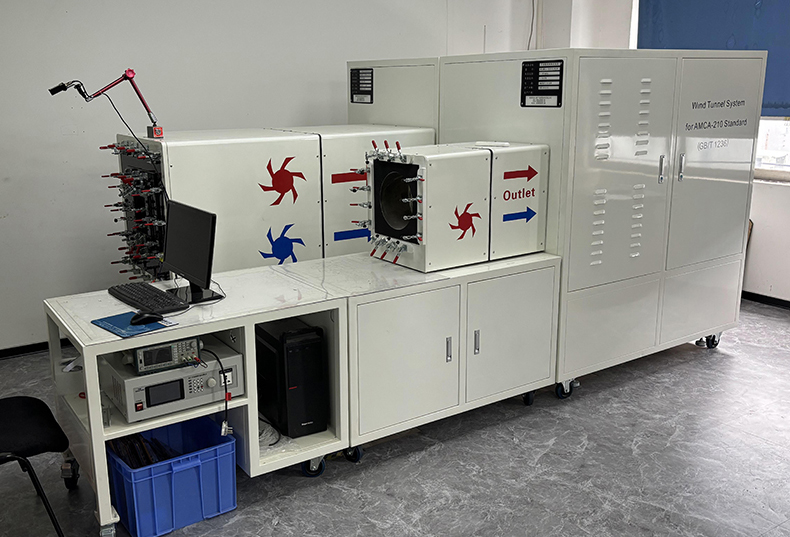

東洲泰恒風洞測試儀（2025款）

五、散熱風扇設計對風量風壓影響

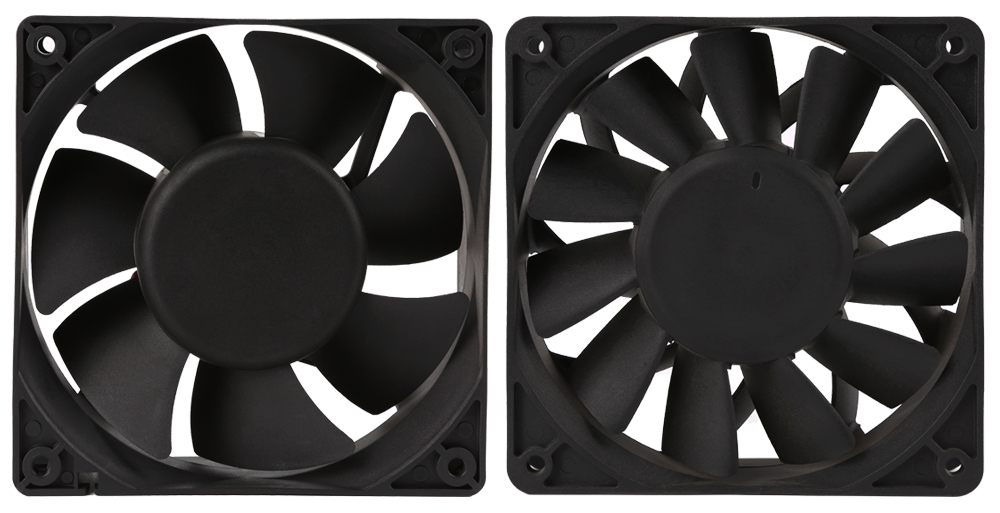

這里以東洲泰恒12038倆款風扇不同扇葉設計做對比。第一款采用常規7片寬葉設計，第二款采用類飛機翼設計扇葉數量為11片

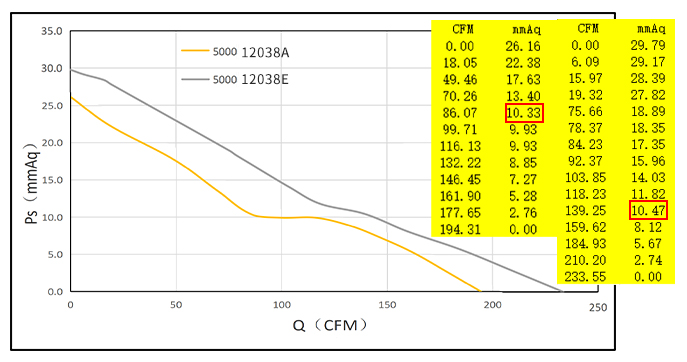

通過以上數據摘取一組數據進行對比，12038A轉速5000RPM、風壓為10.33MMQA時風量為86.07CFM，12038E轉速5000RPM，風壓為10.47MMAQ時風量為139.25CFM，由此看出風壓非常接近但風量差異較大，同理如果說12038E克服相同阻力的時候風量更大。也可以理解為風量取相同值的時候12038E可以克服更多的阻力，所以比A款更適合用于服務器或儲能電池等結構較為密集的設備

六、散熱風扇選型因素

風扇轉速（RPM）與 風量、風壓、噪音均成正比，根據需求選擇尺寸大小、數量、風扇設計以及功能控制安裝方式。

風量 = 能吹多少空氣 → 決定散熱廣度，風壓 = 能吹多“硬” → 決定穿透能力，根據PQ曲線圖衡量采用什么風扇較為合適。廠家通過標準化風洞實驗測得數據，并標注極限值，用戶應根據實際系統阻力選擇合適風扇，而非盲目追求“最大值”。
